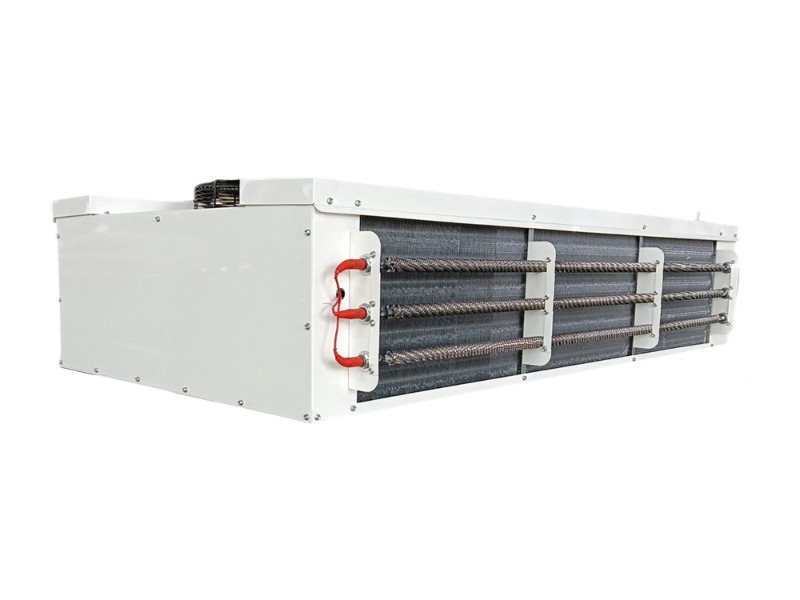

Apa Fitur Utama Evaporator Ruang Dingin untuk Efisiensi Energi?

Dalam sistem pendingin modern, efisiensi energi tidak lagi merupakan peningkatan opsional—ini merupakan persyaratan mendasar. Di antara semua komponen dalam fasilitas penyimpanan dingin, adalah evaporator ruangan dingin memainkan peran penting dalam menentukan konsumsi daya secara keseluruhan dan kinerja sistem. Memilih atau merancang evaporator dengan fitur yang tepat dapat mengurangi penggunaan energi secara signifikan sekaligus mempertahankan kontrol suhu yang tepat.

Desain permukaan Pertukaran Panas yang Dioptimalkan

Fungsi utama dari setiap evaporator adalah untuk menyerap panas dari udara ruangan yang dingin. Efisiensi energi dimulai dengan memaksimalkan perpindahan panas per unit zat pendingin yang dikonsumsi. Evaporator ruang dingin yang dirancang dengan baik menggunakan area permukaan yang lebih luas—seperti sirip yang halus dan pipa dengan jarak strategis—untuk meningkatkan konduktivitas termal tanpa memaksa kompresor bekerja lebih keras.

Aspek-aspek utama meliputi:

• Kepadatan sirip dan geometri : Sirip bergelombang atau louvered meningkatkan turbulensi, memecahkan lapisan batas udara yang menyekat kumparan. Hal ini memungkinkan lebih banyak panas yang dipindahkan melalui hambatan aliran udara yang lebih sedikit.
• Susunan tabung : Pola tabung terhuyung mendorong pencampuran udara yang lebih baik dibandingkan dengan konfigurasi segaris, sehingga meningkatkan koefisien perpindahan panas secara keseluruhan.
• Pemilihan bahan : Tabung tembaga dengan sirip aluminium tetap menjadi pasangan umum dengan efisiensi tinggi karena sifat termal yang sangat baik dan sifatnya yang ringan.

Evaporator yang menyeimbangkan luas permukaan dengan aliran zat pendingin memastikan sistem mencapai titik yang dikehendaki dengan cepat dan berputar lebih cepat, sehingga mengurangi waktu pengoperasian.

Mekanisme Pencairan Es yang Cerdas

Akumulasi embun beku pada koil evaporator bertindak sebagai isolator, sehingga secara drastis mengurangi efisiensi pertukaran panas. Evaporator ruangan dingin yang dilengkapi dengan sistem pencairan es yang cerdas dapat mencegah hilangnya energi yang tidak perlu. Pencairan bunga dengan jangka waktu tradisional sering kali terjadi terlalu dini atau terlambat, sehingga menyebabkan masukan panas terbuang atau menumpuk embun beku yang berlebihan.

Fitur pencairan es yang hemat energi meliputi:

• Permintaan pencairan es : Menggunakan sensor untuk mendeteksi ketebalan sebenarnya atau penurunan tekanan pada koil, memicu pencairan es hanya jika diperlukan.
• Pencairan es listrik vs. gas panas : Meskipun pencairan dilakukan dengan listrik sederhana, pencairan gas panas (mengarahkan gas buangan hangat dari kompresor) umumnya lebih hemat energi, karena menggunakan kembali panas yang terbuang.
• Kontrol menyalakan pencairan es : Menghentikan siklus pencairan es segera setelah koil mencapai suhu yang disetel (misalnya, 5–10°C) mencegah panas berlebih dan mengurangi infiltrasi panas pasca pencairan es.

Strategi pencairan es yang cerdas dapat mengurangi penggunaan energi pendinginan tahunan secara signifikan, terutama pada aplikasi yang beroperasi di bawah titik beku.

Konfigurasi Kipas dan Efisiensi Motor Tinggi

Pergerakan udara penting untuk menghilangkan panas konvektif, namun kipas angin mengonsumsi listrik dan menambah panas pada ruangan dingin. Evaporator ruang dingin yang dioptimalkan energi menggunakan kipas dan motor yang dipilih untuk daya kipas spesifik rendah (SFP). Pilihan desain utama meliputi:

• Motor pergantian elektronik (EC). : Ini menawarkan efisiensi yang lebih tinggi (lebih dari 70% vs. 40–50% untuk motor berbayang) dan memungkinkan kontrol kecepatan berdasarkan permintaan.
• Bila kipas aerodinamis : Bentuk pisau yang dioptimalkan mengurangi gangguan dan konsumsi daya sekaligus mempertahankan aliran udara yang dibutuhkan.
• Variabel Penggerak Kecepatan (VSD) : Menyesuaikan kecepatan kipas sesuai dengan beban iklim sebenarnya, daripada berjalan dengan kecepatan penuh secara terus menerus.

Perolehan panas kipas yang lebih rendah juga berarti beban pendinginan yang lebih sedikit, sehingga menciptakan peningkatan efisiensi siklus yang baik.

Distribusi dan Sirkuit Refrigeran yang Benar

Distribusi zat pendingin yang tidak merata menyebabkan beberapa sirkuit mati (menyebabkan panas berlebih dan inefisiensi) sementara sirkuit lainnya banjir. Evaporator ruang dingin berkualitas tinggi dilengkapi pendingin sirkuit pendingin yang dirancang dengan cermat untuk memastikan aliran seragam di seluruh tabung. Hal ini sering dicapai melalui:

• Sistem pakan seimbang menggunakan lubang distributor atau perangkat ekspansi kecil.
• Beberapa rangkaian paralel yang sesuai dengan kapasitas evaporator dengan profil beban.
• Jumlah aliran pendingin yang cukup untuk mempertahankan aliran turbulen, yang meningkatkan perpindahan musim panas.

Ketika zat pendingin terdistribusi secara merata, evaporator bekerja mendekati efisiensi maksimum secara teoritisnya, sehingga mengurangi kebutuhan akan muatan zat pendingin berlebih dan menurunkan kerja kompresor.

Volume Internal Rendah dan Biaya Pendinginan

Setiap gram zat pendingin di dalam evaporator menunjukkan potensi risiko kebocoran dan energi yang dihabiskan untuk pemompaan. Desain modern yang efisien bertujuan untuk meminimalkan volume internal evaporator ruangan dingin tanpa berkontribusi perpindahan panas. Volume internal yang rendah berarti:

• Respons sistem yang lebih cepat terhadap perubahan beban.
• Mengurangi migrasi zat pendingin selama di luar siklus.
• Menurunkan sistem biaya secara keseluruhan, yang bermanfaat bagi lingkungan dan ekonomi.

Fitur ini sangat relevan untuk sistem yang menggunakan pendingin dengan potensi pemanasan global (GWP) yang tinggi, meskipun tetap menguntungkan bahkan dengan alternatif GWP yang rendah.

Pengelolaan Kondensat dan Drainase

Kondensat atau pencairan udara es yang tidak dikeringkan dengan baik dapat membekukan kembali koil evaporator, membentuk jembatan es yang menghalangi aliran udara. Evaporator ruang dingin hemat energi mencakup fitur yang mempercepat pembuangan udara:

• Panci pembuangan miring dengan gradien yang cukup (setidaknya 3–5 derajat).
• Saluran pembuangan yang dipanaskan hanya jika diperlukan, dan dengan kontrol termostatik untuk menghindari penarikan daya secara konstan.
• Lapisan anti-icing pada sirip dan tiriskan panci untuk mengurangi daya rekat.

Drainase yang efisien mengurangi frekuensi dan durasi pencairan es, sehingga secara langsung menurunkan konsumsi energi.

Kompatibilitas dengan Kontrol Tingkat Lanjut

Evaporator yang paling efisien namun tidak dapat bekerja secara maksimal tanpa pengawasan yang cerdas. Evaporator ruang dingin yang mudah diaktifkan dengan katup ekspansi elektronik (EEV) dan pengontrol logika terprogram (PLC) memungkinkan:

• Kontrol superheat yang tepat, mencegah banjir kembali dan superheat tinggi yang tidak efisien.
• Penjadwalan pencairan bunga es adaptif berdasarkan data historis dan kelembapan waktu nyata.
• Pemantauan jarak jauh dan deteksi kesalahan.

Pengontrol juga dapat menyalakan kipas evaporator atau menyesuaikan aliran udara berdasarkan menyalakan pintu atau memuat produk, untuk menghindari pendinginan berlebih.

Ikhtisar Perbandingan Fitur Hemat Energi

Tabel di bawah ini berisi fitur-fitur utama yang dibahas dan mekanisme utama penghematan energinya:

Catatan: Keuntungan yang tepat bergantung pada suhu aplikasi, kelembapan, dan pola penggunaan.

Pola Aliran Udara dan Jarak Lemparan

Cara udara bersirkulasi di dalam ruangan dingin secara langsung mempengaruhi efisiensi evaporator. Evaporator ruangan dingin dengan pola aliran udara yang serasi memastikan udara dingin menjangkau seluruh area tanpa arus pendek. Parameter desain utama meliputi:

• Jarak lempar : Harus sesuai dengan dimensi ruangan; terlalu pendek meninggalkan titik panas, terlalu lama meningkatkan energi kipas.
• Kecepatan udara di atas kumparan : Biasanya 2–3 m/s untuk ruangan bersuhu sedang, 1,5–2,5 m/s untuk freezer. Kecepatan yang lebih rendah mengurangi daya kipas tetapi mungkin memerlukan permukaan kumparan yang lebih besar.
• Kisi-kisi terarah atau kisi-kisi yang dapat disesuaikan : penyesuaian distribusi udara tanpa mengubah kecepatan kipas.

Aliran udara yang tepat menghindari stratifikasi (udara hangat di langit-langit) dan mengurangi rata-rata suhu ruangan yang diperlukan untuk menjaga suhu produk, sehingga menghemat energi.

Lapisan Tahan Korosi untuk Kinerja Jangka Panjang

Meskipun tidak terlihat secara langsung, korosi pada sirip dan tabung menyebabkan panas seiring berjalannya waktu. Evaporator ruangan dingin yang digunakan di lingkungan lembab atau asin (misalnya gudang pendingin makanan laut) mendapat manfaat dari:

• Epoxy atau e-coating pada sirip aluminium.
• Tabung tembaga yang sudah dilapisi sebelumnya atau opsi baja tahan karat untuk kondisi ekstrem.
• Lapisan hidrofilik yang mendorong terbentuknya lapisan udara daripada pembentukan tetesan, sehingga mengurangi hambatan udara.

Menjaga permukaan tetap bersih dan bebas korosi berarti evaporator mempertahankan efisiensi aslinya selama bertahun-tahun setelah pemasangan, sehingga menghindari penyimpangan kinerja.

Penurunan Tekanan Sisi Udara Rendah

Penurunan tekanan di evaporator memaksa kipas bekerja lebih keras. Evaporator ruangan dingin hemat energi dirancang dengan:

• Jarak sirip lebih lebar (misalnya, 4–6 mm untuk freezer vs. 3–4 mm untuk pendingin) untuk mengurangi lapisan es dan hambatan aliran udara.
• Kedalaman koil yang dioptimalkan (biasanya 2–4 baris) menyeimbangkan suhu panas dan penurunan tekanan.
• Transisi masuk dan keluar yang mulus untuk meminimalkan turbulensi.

Penurunan tekanan yang lebih rendah secara langsung berarti konsumsi energi kipas yang lebih rendah—sering kali merupakan kontributor yang tersembunyi namun signifikan terhadap total penggunaan energi sistem.

Pertimbangan Praktis untuk Spesifikasi

Saat menentukan evaporator ruangan dingin untuk efisiensi energi, mengingat kondisi spesifik aplikasinya:

• Suhu pengoperasian : Freezer di bawah -18°C memerlukan jarak sirip dan pendekatan pencairan es yang berbeda dibandingkan ruang pendingin pada suhu 2°C.
• Kelembapan relatif : Ruangan dengan kelembapan tinggi (misalnya tempat menyimpan buah) mendapat manfaat dari permukaan gulungan yang lebih besar dan pencairan es yang lebih sering namun lebih singkat.
• Jenis pendingin : CO2, amonia, propana, dan HFO memiliki karakteristik perubahan panas yang berbeda-beda yang mempengaruhi sirkuit optimal.
• Profil beban yang diharapkan : Ruangan dengan pintu yang sering dibuka memerlukan aliran udara yang lebih baik dan kemampuan pull-down yang lebih cepat.

Tidak ada desain evaporator tunggal yang sempurna untuk semua aplikasi. Solusi paling hemat energi berasal dari kesesuaian fitur dengan realitas pengoperasian.

Kesimpulan

Pencapaian efisiensi energi yang tinggi pada fasilitas cold storage dimulai dengan pemilihan atau perancangan evaporator ruangan dingin yang tepat. Fitur utamanya mencakup permukaan pertukaran panas yang dioptimalkan, mekanisme pencairan bunga es yang cerdas, kipas dan motor dengan efisiensi tinggi, sirkuit pendingin yang seimbang, volume internal yang rendah, drainase yang efektif, kontrol kompatibilitas, desain aliran udara yang tepat, ketahanan terhadap korosi, dan penurunan tekanan sisi udara yang rendah. Masing-masing elemen ini berkontribusi mengurangi waktu kerja kompresor, energi kipas, dan masukan panas pencairan es—tanpa mengurangi stabilitas suhu.

Dengan fokus pada detail teknik ini, pemilik fasilitas dan profesional pendingin dapat mengurangi biaya operasional dan dampak lingkungan.
